GSP219

Visão geral

Neste laboratório, você criará uma VM em cada nível de serviço de rede: Premium e Padrão. Em seguida, você fará uma comparação da latência e das rotas de cada instância de VM.

Com os níveis de serviço de rede, você pode otimizar a rede do Google Cloud para garantir alto desempenho (nível Premium) ou melhorar os custos (nível Padrão).

Nível Premium

No nível Premium, você conta com tráfego na rede global, de baixa latência, altamente provisionada e confiável do Google. Ela é uma grande rede privada de fibra óptica, com mais de 100 pontos de presença (POPs, na sigla em inglês) em todo o mundo.

Nível Padrão

O nível Padrão é uma nova oferta de baixo custo. Ele oferece uma qualidade de rede comparável com outros provedores de nuvem pública (mas menor que o nível Premium) e serviços de rede regionais, como balanceamento de carga regional com um VIP por região.

O nível Padrão tem preço menor que o Premium porque o tráfego entre o Google Cloud e o usuário final (Internet) é fornecido por redes de trânsito (ISP) em vez da rede do Google.

Objetivos

Neste laboratório, você aprenderá a fazer o seguinte:

• Criar uma VM usando a camada de serviço de rede Premium

• Criar uma VM usando a camada de serviço de rede Padrão

• Ver a latência e os caminhos de rede para VMs em diferentes níveis de serviço de rede

Configuração e requisitos

Antes de clicar no botão Começar o Laboratório

Leia estas instruções. Os laboratórios são cronometrados e não podem ser pausados. O timer é ativado quando você clica em Iniciar laboratório e mostra por quanto tempo os recursos do Google Cloud vão ficar disponíveis.

Este laboratório prático permite que você realize as atividades em um ambiente real de nuvem, e não em uma simulação ou demonstração. Você vai receber novas credenciais temporárias para fazer login e acessar o Google Cloud durante o laboratório.

Confira os requisitos para concluir o laboratório:

• Acesso a um navegador de Internet padrão (recomendamos o Chrome).

Observação: para executar este laboratório, use o modo de navegação anônima (recomendado) ou uma janela anônima do navegador. Isso evita conflitos entre sua conta pessoal e de estudante, o que poderia causar cobranças extras na sua conta pessoal.

• Tempo para concluir o laboratório: não se esqueça que, depois de começar, não será possível pausar o laboratório.

Observação: use apenas a conta de estudante neste laboratório. Se usar outra conta do Google Cloud, você poderá receber cobranças nela.

Como iniciar seu laboratório e fazer login no console do Google Cloud

1. Clique no botão Começar o laboratório. Se for preciso pagar por ele, uma caixa de diálogo vai aparecer para você selecionar a forma de pagamento. No painel Detalhes do Laboratório, à esquerda, você vai encontrar o seguinte:

   • O botão Abrir Console do Google Cloud
   • O tempo restante
   • As credenciais temporárias que você vai usar neste laboratório
   • Outras informações, se forem necessárias

2. Se você estiver usando o navegador Chrome, clique em Abrir console do Google Cloud ou clique com o botão direito do mouse e selecione Abrir link em uma janela anônima.

   O laboratório ativa os recursos e depois abre a página Fazer Login em outra guia.

   Dica: coloque as guias em janelas separadas lado a lado.

   Observação: se aparecer a caixa de diálogo Escolher uma conta, clique em Usar outra conta.

3. Se necessário, copie o Nome de usuário abaixo e cole na caixa de diálogo Fazer login.

   {{{user_0.username | "Username"}}}

   Você também encontra o nome de usuário no painel Detalhes do Laboratório.

4. Clique em Próxima.

5. Copie a Senha abaixo e cole na caixa de diálogo de Olá.

   {{{user_0.password | "Password"}}}

   Você também encontra a senha no painel Detalhes do Laboratório.

6. Clique em Próxima.

   Importante: você precisa usar as credenciais fornecidas no laboratório, e não as da sua conta do Google Cloud. Observação: se você usar sua própria conta do Google Cloud neste laboratório, é possível que receba cobranças adicionais.

7. Acesse as próximas páginas:

   • Aceite os Termos e Condições.
   • Não adicione opções de recuperação nem autenticação de dois fatores (porque essa é uma conta temporária).
   • Não se inscreva em testes gratuitos.

Depois de alguns instantes, o console do Google Cloud será aberto nesta guia.

Observação: para acessar os produtos e serviços do Google Cloud, clique no Menu de navegação ou digite o nome do serviço ou produto no campo Pesquisar.

Crie as instâncias de VM

Você pode configurar o nível de rede das suas instâncias de VM no nível do projeto ou do recurso. Neste laboratório, você criará duas instâncias de VM e definirá o nível de serviço de rede durante a criação da instância.

Crie a VM do nível Premium

Use o nível de serviço Premium, que é a configuração predefinida, para criar uma instância de VM.

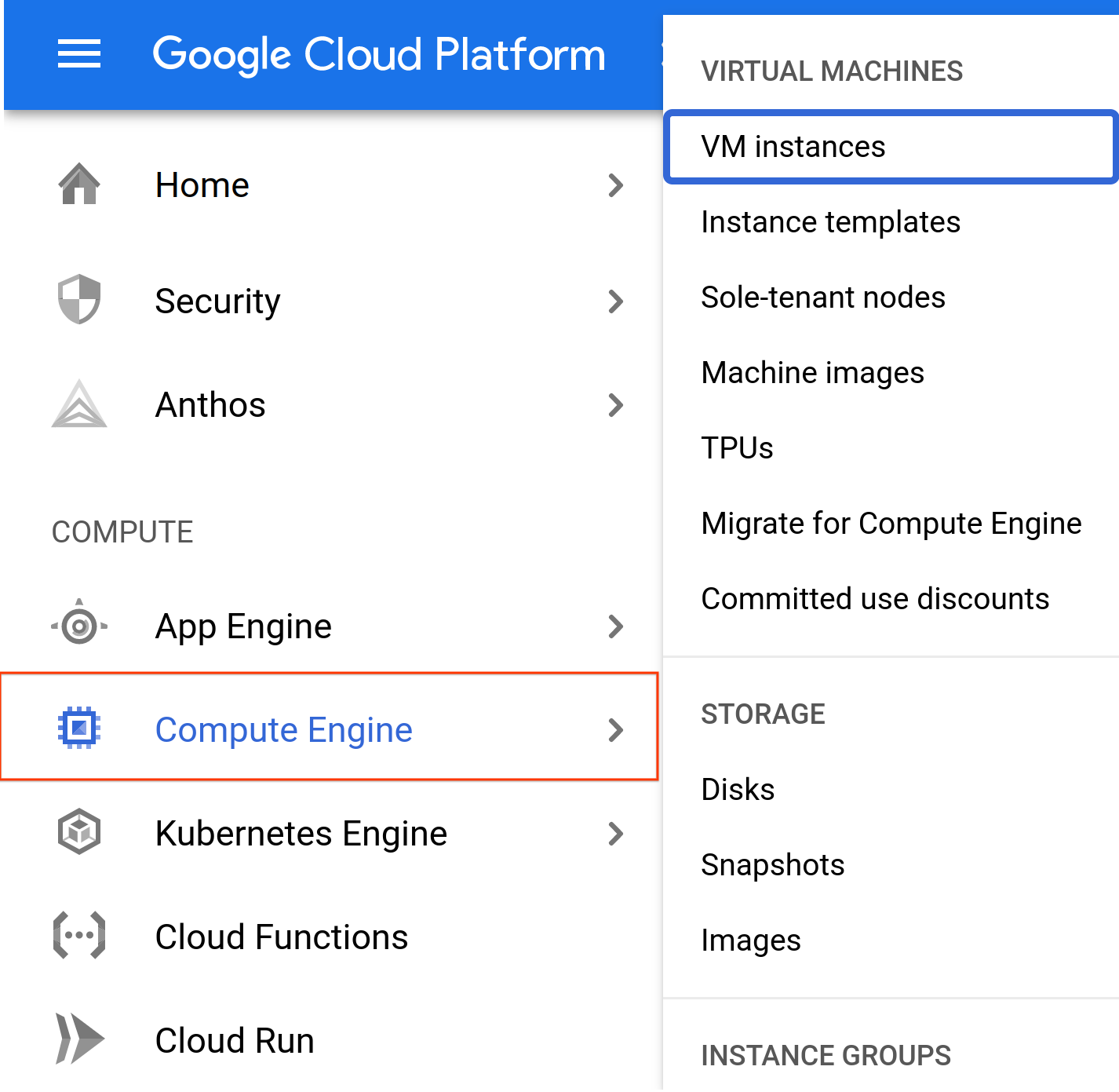

1. No Console, acesse Menu de navegação () > Compute Engine > Instâncias de VM.

2. Clique em Criar instância.

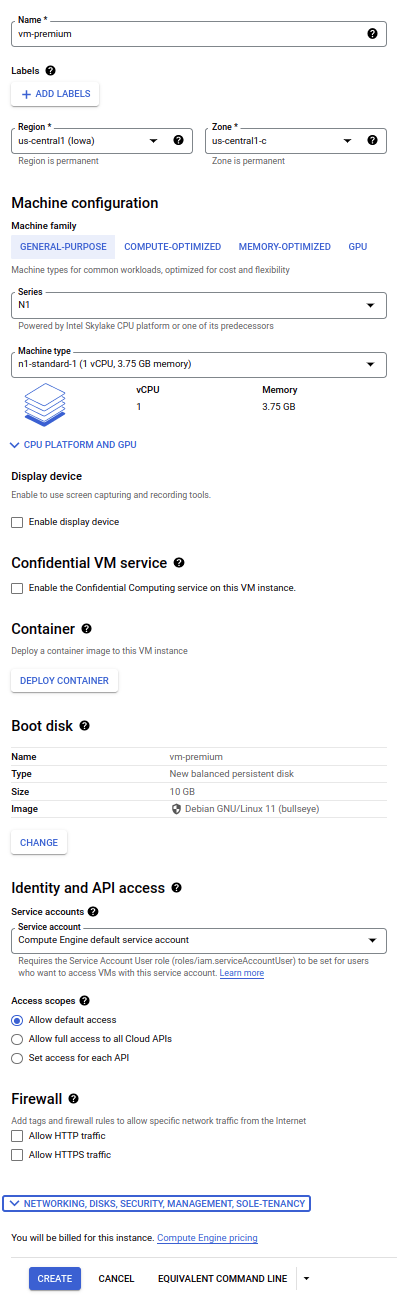

3. Defina os seguintes valores de propriedade e mantenha os demais como padrão:

   Propriedade	Valor (digite o valor ou selecione a opção conforme especificado)
   Nome	vm-premium
   Região	us-central1
   Zona	us-central1-c
   Série
   Tipo de máquina	2 vCPU (e2-medium)

4. Clique em REDES, DISCOS, SEGURANÇA, GERENCIAMENTO, LOCATÁRIO ÚNICO.

5. Abra Rede > Interfaces de rede (padrão).

6. Confirme se o Nível de serviço de rede está definido como Premium.

7. Clique em Concluído e em Criar.

Crie a VM de nível Padrão

Crie uma instância de VM do mesmo tipo de máquina e na mesma zona com a camada de serviço Padrão.

1. Clique em Criar instância.

2. Defina estes valores e mantenha os demais como padrão:

   Propriedade	Valor (digite o valor ou selecione a opção conforme especificado)
   Nome	vm-standard
   Região	us-central1
   Zona	us-central1-c
   Série	E2
   Tipo de máquina	2 vCPU (e2-medium)

3. Clique em REDES, DISCOS, SEGURANÇA, GERENCIAMENTO, LOCATÁRIO ÚNICO.

4. Abra Rede > Interfaces de rede (padrão).

5. Defina o Nível de serviço de rede como Padrão.

6. Clique em Concluído e em Criar.

7. Aguarde até uma marca de seleção aparecer ao lado do nome de cada instância, indicando que elas foram criadas.
8. Anote os endereços IP externos de vm-premium e vm-standard. Eles serão exibidos como [premium-IP] e [standard-IP], respectivamente.

Clique em Verificar meu progresso para ver o objetivo. Crie as instâncias de VM

Veja a latência e os caminhos de rede

Observe algumas das diferenças de desempenho de rede entre o nível Premium e o Padrão.

Veja a latência de cada instância de VM

Consulte primeiro a latência de um serviço de terceiro na Europa para suas instâncias de VM em us-central1-c. A latência é definida como o tempo de retorno (RTT, na sigla em inglês) que os pacotes de rede levam para ir de um host ao outro e voltar. Uma latência menor melhora a experiência do usuário e também a velocidade de transferência.

Neste laboratório, você usa https://ping.eu/ping para demonstrar a latência que um usuário na Europa teria ao acessar seu servidor em us-central1-c.

1. Abra uma nova guia e acesse https://ping.eu/ping.
2. Digite [premium-IP] no campo Endereço IP ou nome do host:.
3. Insira o código de segurança e clique em Ir. Espere 4 pings seguidos.

A saída será semelhante a esta (não copie. Este é o exemplo da saída):

--- PING 35.202.10.213 (35.202.10.213) 56(84) bytes of data. --- 64 bytes from 35.202.10.213: icmp_seq=1 ttl=54 time=124 ms 64 bytes from 35.202.10.213: icmp_seq=2 ttl=54 time=123 ms 64 bytes from 35.202.10.213: icmp_seq=3 ttl=54 time=123 ms 64 bytes from 35.202.10.213: icmp_seq=4 ttl=54 time=123 ms ... --- Round Trip Time (rtt) --- min 123.499 ms avg 123.753 ms max 124.225 ms

4. Digite [standard-IP] no campo Endereço de IP ou nome do host:.

5. Insira o código de segurança e clique em Ir. Espere 4 pings seguidos.

   A saída será semelhante a esta (não copie. Este é o exemplo de saída):

--- PING 35.206.65.89 (35.206.65.89) 56(84) bytes of data. --- 64 bytes from 35.206.65.89: icmp_seq=1 ttl=69 time=128 ms 64 bytes from 35.206.65.89: icmp_seq=2 ttl=69 time=127 ms 64 bytes from 35.206.65.89: icmp_seq=3 ttl=69 time=127 ms 64 bytes from 35.206.65.89: icmp_seq=4 ttl=69 time=127 ms ...' --- Round Trip Time (rtt) --- min 127.746 ms avg 127.986 ms max 128.470 ms

No exemplo de saída, a latência média da VM do nível Padrão é 127,986 ms. Assim, a VM do nível Premium tem uma latência 5% menor que a VM da camada Padrão.

Esse teste é muito básico. Transmitir tráfego real de aplicativo é sempre o melhor indicador de latência e desempenho. Se quiser, leia o blog do Google Cloud sobre níveis de serviço de rede para saber mais sobre as diferenças de desempenho entre níveis de rede.

Veja os caminhos de rede das duas instâncias de VM

Use o traceroute para ver os caminhos de rede entre um serviço de terceiros na Europa e suas instâncias de VM em us-central1-c. O traceroute mostra todos os saltos da camada 3 (camada de roteamento) entre os hosts. Ele pode ilustrar um caminho de rede entre hosts.

Neste laboratório, você pode usar https://ping.eu/traceroute para ver um caminho de rede que o tráfego de um usuário na Europa poderia percorrer para acessar seu servidor em us-central1-c.

1. Abra uma nova guia e acesse https://ping.eu/traceroute.

2. Digite [premium-IP] no campo Endereço IP ou nome do host:.

3. Insira o código de segurança e clique em Ir. Espere 4 pings seguidos.

   A saída será semelhante a esta (não copie. Este é o exemplo de saída):

traceroute to 35.202.10.213 (35.202.10.213), 30 hops max, 60 byte packets 1 * * * 2 core21.fsn1.hetzner.com 213.239.245.237 de 0.293 ms core22.fsn1.hetzner.com 213.239.245.241 de 0.231 ms core21.fsn1.hetzner.com 213.239.245.237 de 0.293 ms 3 core12.nbg1.hetzner.com 213.239.245.214 de 2.791 ms core11.nbg1.hetzner.com 213.239.224.9 de 2.764 ms core0.fra.hetzner.com 213.239.252.29 de 5.014 ms 4 core4.fra.hetzner.com 213.239.245.245 de 5.489 ms 5.484 ms us 5 * * * 6 * * * 7 * * * 8 * * * 9 * * * No reply for 5 hops. Assuming we reached the firewall.

No exemplo de saída, o tráfego destinado à VM do nível Premium chegou à rede do Google Cloud após o quinto salto. O endereço IP no salto 4 está na Baviera, Alemanha assim como o servidor de origem e um ponto de presença (PoP, na sigla em inglês). Assim, o tráfego do nível de rede Premium entrou na rede do Google Cloud em um local muito próximo do usuário, como esperado.

4. Digite [standard-IP] no campo Endereço de IP ou nome do host:.

5. Insira o código de segurança e clique em Ir. Espere 4 pings seguidos.

   A saída será semelhante a esta (não copie. Este é o exemplo de saída):

traceroute to 35.206.65.89 (35.206.65.89), 30 hops max, 60 byte packets 1 * * * 2 core22.fsn1.hetzner.com 213.239.245.241 de 0.229 ms core21.fsn1.hetzner.com 213.239.245.237 de 0.229 ms core22.fsn1.hetzner.com 213.239.245.241 de 0.229 ms 3 core12.nbg1.hetzner.com 213.239.224.13 de 2.807 ms core5.fra.hetzner.com 213.239.224.246 de 4.948 ms 4.956 ms 4 ffm-b4-link.telia.net 213.248.70.2 5.023 ms 5.030 ms 5.032 ms 5 hbg-b1-link.telia.net 213.248.70.0 14.883 ms ffm-bb4-link.telia.net 62.115.120.7 108.287 ms ffm-bb3-link.telia.net 62.115.120.1 119.768 ms 6 hbg-bb4-link.telia.net 213.155.135.86 115.076 ms hbg-bb1-link.telia.net 213.155.135.82 115.813 ms hbg-bb4-link.telia.net 62.115.141.110 126.967 ms 7 ldn-bb4-link.telia.net 62.115.122.161 116.926 ms nyk-bb3-link.telia.net 213.155.135.5 109.611 ms nyk-bb4-link.telia.net 80.91.251.100 110.269 ms 8 hbg-bb1-link.telia.net 80.91.249.11 145.034 ms chi-b21-link.telia.net 62.115.137.59 110.215 ms nyk-bb4-link.telia.net 62.115.136.185 126.232 ms 9 kbn-bb3-link.telia.net 213.155.130.101 125.870 ms 125.816 ms chi-b21-link.telia.net 62.115.137.59 116.943 ms 10 google-ic-326155-chi-b21.c.telia.net 213.248.66.127 115.447 ms 11 chi-b21-link.telia.net 80.91.246.162 125.726 ms 12 * * * 13 * * * 14 * * * 15 * * * 16 * * * No reply for 5 hops. Assuming we reached firewall.

No exemplo de saída, o tráfego destinado à VM da camada Padrão chegou à rede do Google Cloud após o 12º salto. O endereço IP no salto 11 está em Chicago, EUA, que tem um ponto de presença (PoP) e está próximo a Iowa, EUA (us-central1). Isso mostra que o tráfego do nível de rede Premium entra na rede do Google Cloud em um ponto muito mais próximo do usuário, se comparado com o nível Padrão.

Parabéns!

Neste laboratório, você criou uma VM em cada nível de serviço de rede: Premium e Padrão. Depois, você usou um serviço de terceiro para ver as diferenças na latência e nos caminhos de rede de cada instância de VM. A VM do nível Premium tinha uma latência menor e o tráfego entrava na rede do Google Cloud antes da VM do nível Padrão.

Com o nível Padrão de serviço de rede, o Google Cloud oferece a flexibilidade de configurar os recursos para otimização de desempenho ou custos. Para saber mais sobre as diferenças de preço entre os níveis de rede, consulte documentação de preços.

Termine a Quest

Este laboratório autoguiado faz parte das Quests Networking in the Google Cloud e Optimizing Your GCP Costs do Quiklabs. Uma Quest é uma série de laboratórios relacionados que formam o programa de aprendizado. Concluir esta Quest dá a você o selo acima como reconhecimento da sua conquista. Você pode publicar os selos e incluir um link para eles no seu currículo on-line ou nas redes sociais. Caso você já tenha feito este laboratório, inscreva-se em uma Quest para ganhar os créditos de conclusão imediatamente. Veja outras Quests do Qwiklabs.

Comece o próximo laboratório

Continue sua Quest com Registros de fluxo de VPC: como analisar o tráfego de rede (em inglês), ou confira estas sugestões:

• Como melhorar o desempenho da rede I(em inglês)

• Como limpar discos permanentes não utilizados e órfãos(em inglês)

Próximas etapas / Saiba mais

Para informações sobre os níveis de rede, consulte Níveis de serviço de rede.

Manual atualizado em 11 de maio de 2021

Laboratório testado em 11 de maio de 2021
